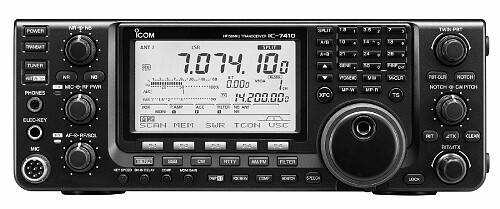

ICOM IC-7410

• Szybszy moduł DSP
• Podwójna superheterodyna
• Punkt IP3 +30dBm
• Trzy rodzaje filtra IF (3/6/15kHz)
• Duży, wielofunkcyjny LCD
• Złącze USB do podłączenia PC
• Demodulator i dekoder RTTY
• Prosty analizator widma
• Szeroki zakres funkcji DSP
• Obszerne funkcje CW
• Wysoka stabilność częstotliwości
• Duży radiator zapewniający stabilną moc wyjściową
• Opcjonalne oprogramowanie zdalnej kontroli po IP: RS-BA1

• Mikrofon ręczny
• Zapasowe bezpieczniki
• Kabel zasilania
• Wtyczka manipulatora CW
• instrukcja w języku angielskim

Parametry techniczne:

OGÓLNE

• Zakres częstotliwości:Wersja Europe, Europe-01
  • RX0.030-60.000MHz
  • TX
    • 1.810-1.999MHz
    • 3.500-3.800MHz
    • 7.000-7.100MHz (Europe)7.000-7.200MHz (Europe-01)
    • 10.100-10-150MHz
    • 14.000-14.350MHz
    • 18.068-18.168MHz
    • 21.000-21.450MHz
    • 24.890-24.990MHz
    • 28.000-29.700MHz
    • 50.000-52.000MHz
    • *niektóre z częstotliwość nie są gwarantowane
• Emisje:USB, LSB, CW, RTTY, AM, FM
• Ilość kanałów:101 (99 regularnych, 2 krawędzie skanowania)
• Złącze antenowe:SO-239 x 2 (50Ω)
• Zakres temperatury pracy:0ºC do +50ºC
• Stabilność częstotliwości:poniżej ±0.5ppm
• Zasilanie:13.8V DC ±15%
• Pobór mocy (przy 13V DC):
  • TXmoc maksymalna: 23A
  • RXstand-by: 2.2A
• maksymalne audio 3.0A
• Wymiary (szer.x wys.x głęb.):315x116x343 mm
• Waga:10.2 kg

NADAJNIK

• Moc wyjściowa:
  • SSB, CW, RTTY, FM: 2-100W
  • AM: 2-27W
• Modulacja:
• SSB modulacja cyfrowa PSN
• AM cyfrowa modulacja niskiej mocy
• FM cyfrowa modulacja fazy
• Emisje niepożądane:
  • poniżej -50dB (pasma HF)
  • poniżej -63dB (50MHz)
• Tłumienie nośnej:powyżej 40dB
• Niepożądane sygnały boczne:powyżej 55dB
• Złącze mikrofonowe:8-pinowe (600Ω)

ODBIORNIK

• Typ odbiornika:superheterodyna podwójnej konwersji
• Częstotliwości pośrednie:1) 64.455MHz2) 36kHz
• CZUŁOŚĆ (10dB S/N dla SSB, CW, RTTY i AM; 12dB SINAD dla FM):
  *1 przedwzmacniacz 1 włączony; *2 przedwzmacniacz 2 włączony; *3 28-29.7MHz
  • SSB/CW:
    • 1.8-29.9MHz: 0.16μV *1
    • 50-54MHz: 0.13 μV *2
  • AM

    • 0.5-1.8MHz: 12.6 μV *1
    • 1.8-29.9MHz: 2.0 μV *1
    • 50-54MHz: 1.6 μV *2
  • FM
    • 1.8-29.9MHz: 0.5 μV *3
    • 50-54MHz: 0.32 μV *3
• Czułość blokady szumów (włączony przedwzmacniacz):
  • SSBponiżej 5.6 μV
  • FMponiżej 0.3 μV
• Selektywność:
  • SSBpowyżej 2.4kHz/-6dB
  • (BW: 2.4kHz, filtr ostry)poniżej 3.4kHz/-40dB
  • CWpowyżej 500Hz/-6dB
  • (BW: 500Hz, filtr ostry)poniżej 700Hz/-40dB
  • RTTYpowyżej 500Hz/6dB
  • (BW: 350Hz, filtr ostry)poniżej 800Hz/-40dB
  • AM (BW: 6kHz)powyżej 6.0kHz/6dB, poniżej 10.0kHz/-40dB
  • FM (BW: 15kHz)powyżej 12.0kHz/-6dB,poniżej 22.0kHz/-40dB
• Tłumienie częstotliwości niepożądanych:powyżej 70dB
• Moc wyjściowa audio (przy 13.8V DC):powyżej 2.0W przy zniekształceniu 10% i obciążeniu 8Ω
• Zakres strojenia RIT:±9.999kHz
• Złącze słuchawek:3-stykowe 6.35mm
• Złącze zew. głośnika:2-stykowe 3.5 mm

TUNER ANTENOWY

• Zakres dopasowania:
  • Pasma HF 16.7-150Ω niebalansowane *1
  •  50MHz 20-125Ω niebalansowane *2
    *1 poniżej VSWR 1:3; *2 poniżej VSWR 1:2.5
• Minimalna moc robocza:
  • Pasma HF 8W
  •  50Mhz 15W
• Dokładność strojenia:VSWR 1:1.5 lub mniej(SWR po zatrzymaniu silnika)
• Strata na złączu (po strojeniu):
  • 1.8MHz 1.2dB lub mniej
  • 3.5-50MHz 1.0dB lub mniej
